当了解波形在喷墨应用中的重要性后(你是否真的懂喷墨的波形?),那么什么才是波形呢?以下是一些波形的基础知识。

为了让你更好的明白波形存在的目的,我们需要看一下打印头的喷嘴腔的内部(以顶喷式打印头为例)。

喷墨打印头 - 波形基础知识

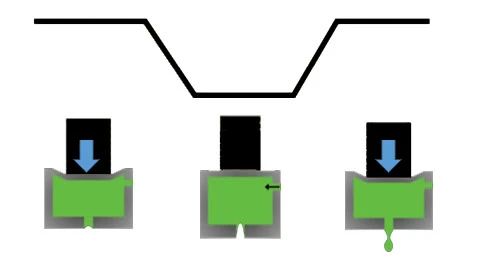

图1:绿色为喷嘴腔内部液体,黑色为PZT压电材料。

上图显示了称为喷嘴内腔的墨滴填充和喷射的过程,以及与之相应的波形。每当对PZT(压电陶瓷材料)施加电压时,其变形就会变形,从而改变墨水腔的容积并导致墨水在其中移动并最终喷射。将此变化的电压施加到PZT的方法是波形。

只有当PZT通电时,其才会变形。也就是说,在打印头通电前,PZT是不会变形的。一旦通电,打印头将保持特定的电压,由此导致PZT伸展并保持(图1左)。当电压降低,PZT即缩回,缩回的同时,喷嘴腔空间变大,将墨水吸入其中(图1中)。当电压返回到原始状态,喷嘴腔内部空间被挤压,多余的墨水被派出(图1右)。这便是一次墨滴的喷射,对一个打印头来讲,每秒钟将重复数千次该运动。

值得注意的是,PZT即可以由正向脉冲驱动,也可以被负向脉冲驱动,这具体和打印头本身的制造设计有关。

而无论是哪种驱动方式,波形中最重要的部分都是2个倾斜的部分和1个保持的时间。即电压在返回起始位置之前保持在该电平(高电平或低电平)的时间。当腔室的体积恢复到稳定状态时,此脉冲时间确定喷嘴处发生的情况,这是确定波形时的第一步。
