基础知识篇

何谓喷码机

喷出油墨粒子,在目标物上打印字符、图形和图像等的打印机。 喷码机不需要胶版印刷的印版,也不需要像复印机或激光打印机那样进行热定影处理。喷码机采用喷墨方式, 不与目标物接触,因此不要求目标物平坦,这一点与印刷机不同。

喷码机的种类

■ 基本分类

喷码机分为连续式和按需式两大类。 其中,按需式还分为压电式、热发泡式和压阀式。
QQ20170902-180041@2x

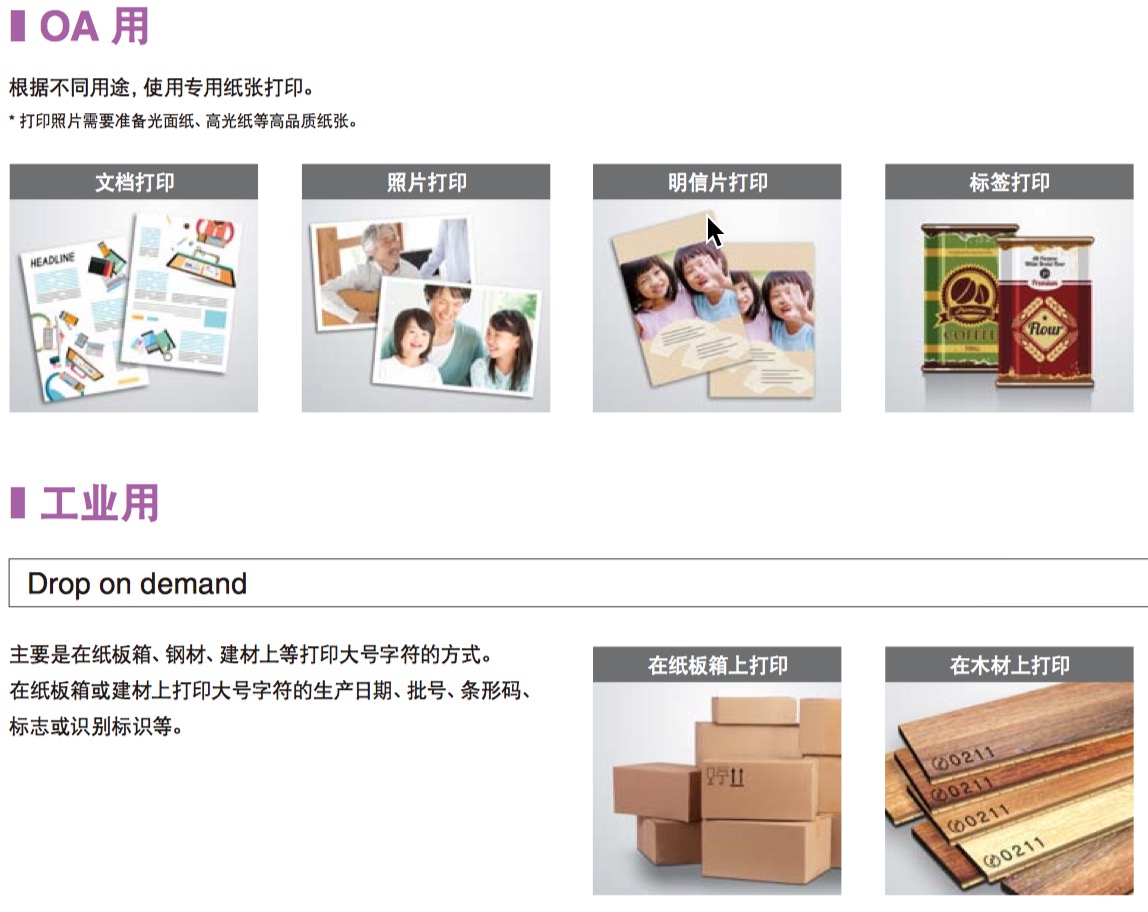

OA 用和工业用

喷码机分为在办公室或家庭连接 PC 使用的 OA 喷码机和工厂生产线使用的工业喷码机。

OA 喷码机
[ 工业喷码机的优点 ]
广泛应用于照片打印机、办公室打印机、大幅海报打印机等。 其中,主要是按需式中的压电式和热发泡式。

工业喷码机
工业目标物不仅限于纸张,还需要在包装薄膜、罐子、塑料瓶等各种材料上打 印,且这些产品都是在移动中打印,因此主要使用速干油墨,采用连续式打印。 此外,需要在纸板箱上打印大号字符时,会用到按需式。
■ 可在各种材料上打印
除了纸张之外,还可在树脂、金属等各种材料上打印。
■ 可用速干油墨进行高速打印
油墨的干燥时间减少 1 秒,且不易脱落。
■ 无需来回移动打印头,即可打印
打印头不动,可在移动的目标物上高速打印。

喷码机的工作方式

按需式

按照打印需要的量喷射油墨粒子的方式。 喷码机油墨出口(喷嘴)垂直分布打印时喷嘴瞬间喷出油墨粒子,并附着到目标物上。 对油墨粒子加压喷射的方式包括压电式、热发泡式和压阀式。
2

连续式

使喷嘴连续喷出的油墨粒子带电,利用偏向电极使油墨偏移,喷到打印面上的方式。 未受偏向电极偏移的油墨粒子将回收至油墨槽,可再次使用。不打印的时候,也连续喷出油墨,因此称为连续式。是工业喷码机的主要方式。
3

喷码机的用途示例

4

< 食品、药品、化妆品 >

为了“食品安全”,需要准确打印生产年 月日和有效期标识。为防止打印错误、漏 印等,越来越多的工厂开始引入影像识 别系统进行判断。
5

< 电机、电子部件 >

为管理生产记录,在用于家电产品等的 电子部件上打印批号。采用非接触式打 印,可在容易损坏的电子部件上打印。
6

< 汽车、金属、其他 >

汽车行业对可追溯性的要求较高,近年 来,随着部件共通化的发展,为了防止组 装错误,对识别编号或级别标志的打印 需求在不断增加。
7

连续式喷码机的原理和结构

循环路径

8

循环原理

9

内部结构和主要作用

控制器QQ20170902-175652@2x

调节槽

用于启动、关机时的自动洗净和维护时清洗的溶剂,将回收到调节槽中, 防止油墨稀释。其次,回收到调节槽中的液体可进行再利用,以控制油墨 粘度。此外,由于油墨是导电性液体,因此需要用电极液位计管理填充量。

油墨盒

如果油墨/溶剂的型号不对, 则会发出错误以提醒用户。
可确认容量,以百分比为单位确认剩余量。
配备空盒检测传感器,油墨供给方式有两种,一种是用瓶子灌装到油墨槽,另一种是更换油墨 盒。

粘度计

粘度计始终监视主槽内的粘度,并将其保持在最佳状态。主槽内的油墨 吸入到粘度计中,测量其从级别 HI 下降至级别 LOW 的时间,并反馈测 量结果。此时,对粘度计内的油墨温度进行测量,根据不同温度下的粘度 信息,控制油墨粘度。

减压阀

用泵控制 1 次侧的压力变化。此时,使用减压阀,使 2 次侧的压力保持恒 定。减压阀是利用流体压力驱动的自主式压力调节阀。若 2 次侧的压力 较低,导向器会被压低,朝向 2 次侧的油墨流量增加,压力上升。反之, 若压力较高,导向器会被推高, 阻止向 2 次侧的流量,使压力 保持恒定。

打印头

1
QQ20170902-175930@2x
